PROYECCIONES DIÉDRICAS
es un método de representación geométrico de los elementos del espacio tridimensional sobre un plano, es decir, la reducción de las tres dimensiones del espacio a las dos dimensiones del plano, utilizando una proyección ortogonal sobre dos planos que se cortan perpendicularmente.

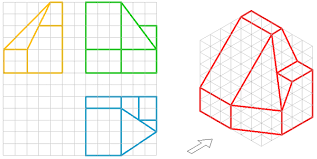

Se usa para poder representar bien una pieza es interesante obtener varias proyecciones de ella sobre distintos planos con el objetivo de que queden bien aclarados todos sus detalles.
El sistema diédrico, se llama así porque utiliza dos planos de proyección, uno horizontal (PH) y otro vertical (PV) que se encuentran perpendicularmente. Estos planos determinan entre sí una línea llamada línea de tierra (LT) y sirve para diferenciarnos con respecto a las dos vistas del sistema. Normalmente utilizamos un tercer plano auxiliar llamado plano de perfil (PP).
